Бензопила настолько эффективна и безопасна, насколько эффективны и безопасны ее конкретные компоненты, составляющие ее режущую петлю. Операторы часто сталкиваются с плохой производительностью резки, ускоренным износом оборудования или опасной отдачей из-за неправильного понимания анатомии цепи. Выбор неправильной цепи для замены или неспособность определить износ конкретного компонента приводит к простою оборудования и угрозам безопасности. Разбирая четыре основных компонента цепи бензопилы — резцы, приводные звенья, стяжки и заклепки — операторы могут точно диагностировать характер износа, оценивать варианты ремонта и замены и выбирать точные характеристики цепи, необходимые для их направляющей шины и применения. Понимание этих деталей предотвращает катастрофические сбои на рабочей площадке. Вам необходимо точно знать, как металл взаимодействует с деревом и направляющей шиной. Мы разберем механическую функцию каждой детали, чтобы вы могли поддерживать максимальную производительность вашей пилы.
Синергия компонентов: резцы, приводные звенья, стяжки и заклепки должны работать точно соосно; отказ одного компонента ставит под угрозу всю цепную петлю и направляющую шину.
Совместимость не подлежит обсуждению: приводные звенья определяют точный шаг и толщину, необходимые для совместимости со звездочкой бензопилы и канавкой направляющей шины.
Производительность, диктуемая фрезами: Профиль фрезы (полное долото, полудолото или низкий профиль), ее направленная ориентация и высота ограничителя глубины определяют скорость резания, качество обработки и риск отдачи.
Осуществимость ремонта: Хотя отдельные поврежденные резцы или стяжные ремни можно заменить с помощью специальных прерывателей цепей и заклепок, системный износ заклепок или растяжение стяжных ремней требует полной замены цепи.
Оглавление

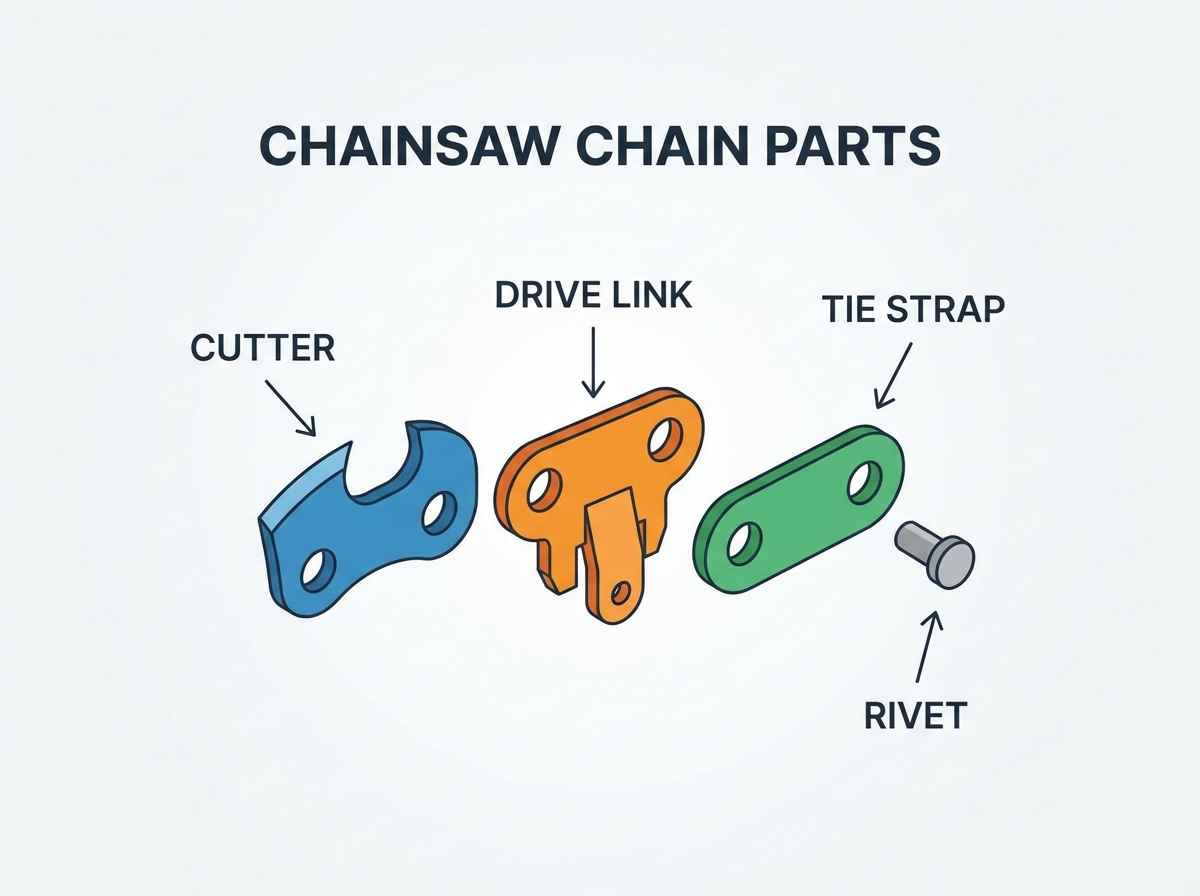

Чтобы оценить цепь для покупки или ремонта, операторы должны сначала понять структурную основу и механическую функцию каждой отдельной детали. Вы не сможете устранить проблему резки, если не знаете, как устроена цепь. Каждая петля состоит из определенной последовательности металлических частей, предназначенных для резки древесных волокон, очистки стружки и плавного движения по стальному рельсу.
Резак служит рабочим концом цепи. Он выполняет фактическую физическую работу по разрезанию древесных волокон. Стандартный резак имеет верхнюю пластину, боковую пластину и режущий угол. Боковая пластина разрезает поперечные волокна древесины. Верхняя пластина действует как долото, поднимая отрубленную щепу из пропила. Угол разреза – это пересечение этих двух пластин. Он принимает на себя основную тяжесть удара и быстрее всего затупляется при ударе о грязь или камни.
Ограничитель глубины расположен непосредственно перед режущей кромкой. Многие операторы называют это рейкером или дрэгом. Он контролирует глубину вреза фрезы. Разница по высоте между верхом ограничителя глубины и верхней пластиной определяет толщину древесной щепы, которую будет использовать фреза. Если ограничитель глубины слишком высок, фреза не сможет добраться до древесины. Если он слишком низкий, фреза захватывает слишком много древесины, что приводит к остановке пилы или резкому отбросу назад.
Последовательность резцов влияет на зазор стружки и нагрузку на двигатель. В стандартных последовательностях между каждым ножом устанавливается один стяжной ремень. Это обеспечивает плавный срез, но требует высокой мощности двигателя. Последовательности полупропуска и полного пропуска раздвигают фрезы дальше друг от друга. Цепь с полным пропуском размещает два стяжных ремня между резцами. Это уменьшает количество зубьев, одновременно врезающихся в древесину. Она быстрее очищает стружку при использовании длинных направляющих и поддерживает высокие обороты двигателя. Также необходимо чередовать левые и правые резцы. Такая ориентация уравновешивает боковые силы резания. Если у вас слишком много резцов, обращенных в одном направлении, пила будет тянуться в эту сторону, что приведет к искривлению реза.
Ведущее звено входит в зацепление непосредственно с ведущей звездочкой. Он передает вращательное усилие от двигателя на цепь. Без приводных звеньев цепь просто сидела бы на шине. Ведущие звенья по-разному взаимодействуют с цилиндрическими звездочками по сравнению со звездочками с плавающим ободом. Прямозубые звездочки приводят в движение цепь с неподвижными звездообразными зубьями. Приводное звено находится между этими зубцами. В звездочках с плавающим ободом используется гладкий шлицевой барабан. Ведущее звено находится внутри обода, благодаря чему цепь идеально совмещается с канавкой шины. Ободные звездочки обеспечивают более плавную передачу мощности и уменьшают износ ведущих звеньев.
Приводные звенья также обеспечивают плавность хода цепи в канавке направляющей шины. Нижняя часть ведущего звена, называемая хвостовиком, входит в паз. Он действует как руль на лодке, удерживая цепь прямо при движении на высоких скоростях. Если хвостовик слишком тонкий для канавки, цепь будет раскачиваться из стороны в сторону. Если он слишком толстый, он свяжется.
Эти звенья выполняют важную функцию смазки. Петли приводного звена вытягивают масло из резервуара на силовой головке. Они несут это масло по дну канавки шины и равномерно распределяют его по направляющим шины. Многие приводные звенья имеют небольшие отверстия или углубления, специально предназначенные для удержания дополнительного масла. Без такого распределения трение между цепью и стержнем расплавило бы металл за считанные минуты.
Стяжные ремни соединяют резцы и приводные звенья. Они образуют непрерывную гибкую петлю. Вы можете думать о них как о шасси цепи. Плоская нижняя сторона стяжного ремня проходит непосредственно по направляющим шины. Эта поверхность действует как основная несущая поверхность для вертикального давления резания. Когда вы втыкаете пилу в бревно, стяжные ремни передают нисходящую силу на стальные направляющие направляющей шины.
Стандартные стяжки представляют собой плоские металлические детали с двумя отверстиями. Они располагаются напротив резцов, чтобы сбалансировать цепь. Предварительно настроенные стяжки поставляются с установленными на заводе заклепками с одной стороны. Вы используете предустановки для надежного соединения цепных петель. Когда вы разрываете цепь, чтобы укоротить ее, или ремонтируете сломанное звено, вам необходимо использовать новый предварительно установленный стяжной ремень, чтобы снова собрать ее вместе. Повторное использование старых стяжных ремней нарушает структурную целостность петли.
Заклепки обеспечивают надежную и высокопрочную точку поворота. Они удерживают вместе резцы, приводные звенья и стяжные ремни, позволяя цепи плавно шарнирно вращаться вокруг носика шины и звездочки. Цепь бензопилы – это, по сути, велосипедная цепь для тяжелых условий эксплуатации. Он должен огибать узкие радиусы со скоростью тысячи оборотов в минуту.
Заклепки требуют строгих металлургических свойств. Они подвергаются индукционной закалке, чтобы выдерживать экстремальные скорости вращения и серьезные боковые нагрузки без сдвига. Центр заклепки действует как опорная поверхность для ведущего звена. Концы заклепки закручиваются, образуя фланец, удерживающий стяжки на месте. Если заклепка срезается, цепь рвется и отлетает обратно к оператору.
Оценка того, насколько различные варианты этих компонентов соответствуют конкретным применениям резки, определяет ваши критерии успеха. Вы не можете использовать одну и ту же цепь для валки чистой древесины так же, как для рубки грязных дров. Физическая форма компонентов определяет, как пила будет вести себя при резке.
Полнозубые фрезы имеют квадратные углы. Боковая и верхняя пластины встречаются под острым углом 90 градусов. Они обеспечивают высокую скорость резки чистой древесины. Профессиональные лесорубы предпочитают цельное долото, поскольку оно эффективно разрезает древесные волокна. Однако этот острый угол мгновенно затупляется, если касается грязи, камней или замерзшей коры.
Полудолоторезные резцы используют закругленные углы. Переход между боковой пластиной и верхней пластиной изогнут. Они режут немного медленнее, чем полное долото, но гораздо дольше удерживают заточку в грязной или замерзшей древесине. Закругленный угол отклоняет абразивный материал, а не непосредственно поглощает удар. Дровосеки и арбористы, работающие на мертвых, грязных деревьях, полагаются на полудолотодельные цепи.
Низкопрофильные фрезы подходят для пил потребительского класса. Они имеют более короткое шасси и меньший угол резания. Они обеспечивают снижение отдачи для более безопасной работы. Обычно низкопрофильные цепи можно найти на электропилах, секаторах и бензопилах объемом менее 50 куб.см.
Стиль резца | Угловая форма | Лучшее приложение | Устойчивость в грязи |
|---|---|---|---|
Во весь опор | Квадрат | Чистый лес, профессиональная вырубка. | Очень низкий |
Полу-долото | Закругленный | Дрова, грязная кора, мерзлая древесина | Высокий |
Низкий профиль | Закругленный/мелкий | Бытовые пилы, обрезка, обрезка сучьев | Умеренный |
Высота ограничителя глубины напрямую зависит от угла фрезы и физической производительности. Правильная калибровка позволяет получить крупную однородную древесную щепу. Плохая калибровка приводит к образованию мелких опилок. По мере заточки фрезы верхняя пластина затачивается. Поскольку верхняя пластина наклонена вниз к задней части, фреза становится короче по мере заточки. Вам необходимо опустить ограничитель глубины, чтобы поддерживать правильную разницу высот.
Слишком низкая установка ограничителей глубины приводит к агрессивному укусу. Фреза захватывает больше древесины, чем может вытянуть двигатель. Это увеличивает риск отдачи, вызывает сильную вибрацию и глохнет двигатель. Это также оказывает огромную нагрузку на заклепки, что приводит к преждевременному разрыву цепи. Слишком высокая заточка приводит к медленной резке и чрезмерному трению. Фреза не может достать до древесины, поэтому цепь просто трется о бревно, создавая тепло и опилки.
Вы должны оценить совместимость цепи, используя измерения ведущих звеньев. Вы не можете угадать эти числа. Шаг — это расстояние между любыми тремя последовательными заклепками, разделенное на два. Шаг диктует размер пилы и требования к мощности. Больший шаг означает более крупные и тяжелые компоненты цепи. Пила объемом 60 куб.см может натянуть цепь с шагом 3/8 дюйма, но пила объемом 30 куб.см увязнет, пытаясь натянуть ту же самую цепь.
Калибр — это точная толщина хвостовика ведущего звена. Вы должны точно совместить калибр с канавкой направляющей шины. Это предотвращает провисание или заедание цепи. Если вы поместите цепь калибра 0,050 дюйма в канавку стержня 0,058 дюйма, во время резки цепь будет наклоняться вбок. Это приводит к тому, что пила режет по кривой и быстро изнашивается направляющие шины. Если вы попытаетесь вставить цепь 0,058 дюйма в канавку 0,050 дюйма, она зацепится и сломается.
Тип измерения | Общие размеры | Влияние приложения |
|---|---|---|
Подача | 1/4", 3/8" LP, .325", 3/8", .404" | Определяет совместимость звездочек и класс мощности пилы. |
Измерять | .043", .050", .058", .063" | Соответствует ширине канавки направляющей шины для предотвращения перекоса. |
Раннее выявление деградации на уровне компонентов предотвращает катастрофический отказ, повреждение направляющей шины или травму оператора. Цепи не вечны. Металл изнашивается от трения и ударов. Вы должны регулярно проверять петлю, чтобы выявить проблемы, прежде чем они испортят направляющую шину или порвут цепь.
Осмотрите верхнюю и боковые пластины на наличие признаков ударов камнями или повреждения проводов. Сколы хромированного покрытия указывают на серьезное воздействие. Когда хром отслаивается, лежащая под ним сталь не может удерживать кромку. Вам необходимо подпилить фрезу после повреждения, чтобы восстановить производительность резки. Иногда удар камня полностью срезает режущий угол.
Неравномерная заточка резцов приводит к неодинаковой глубине прикуса. Если вы напиливаете левые резцы больше, чем правые, левая сторона цепи будет занимать меньший кусок. Это приводит к искривлению траекторий резания. Пила потянет вправо. Это неравномерное давление также приводит к ускоренному износу направляющей шины, поскольку стяжные ремни сильно стираются с одной стороны шины.
Упрочнение относится к изношенным хвостовикам ведущих звеньев. Нижняя часть хвостовика забивается и вылезает наружу. Изношенная ведущая звездочка, плохое натяжение цепи или заход в изношенную канавку шины вызывают проклевывание. Когда цепь ослабевает, ведущие звенья вместо того, чтобы плавно зацепляться, ударяются о зубья звездочки. Этот удар разрушает металл.
Изношенные звездочки быстро портят новые ведущие звенья. Канавки, прорезанные в цилиндрических или ободных звездочках, немедленно повреждают хвостовики. Если вы наденете новую цепь на сильно изношенную звездочку, звездочка за несколько часов сожрет ведущие звенья. Поврежденные приводные звенья не обеспечивают распределение масла на шине. Потрепанные хвостовики не могут эффективно транспортировать нефть. Эта неисправность приводит к быстрому перегреву, в результате чего направляющие планки становятся синими от трения.
Понятие «растяжение цепи» во многом является мифом. Цепи удлиняются из-за физического износа заклепок и внутренних опорных поверхностей стяжных ремней. Сам металл не тянется как резинка. Во время движения цепи трение изнашивает сталь на валу заклепки и отверстие в приводном звене. Умножьте этот микроскопический износ на 70 или 80 приводных звеньев, и весь контур станет заметно длиннее.
Осмотрите цепь на наличие чрезмерного бокового люфта. Держите цепь горизонтально и посмотрите, насколько она провисает вбок. Перегиб из стороны в сторону указывает на критический износ заклепок. Если цепь легко прогибается в боковом направлении, заклепки изношены, и использовать цепь небезопасно. Выдвижение направляющих позволяет стяжным ремням наклоняться. Когда паз стержня становится слишком широким, стяжки теряют вертикальную опору. Это вызывает неравномерный износ нижней части стяжных ремней и приводит к кривым разрезам.
Оцените стоимость, безопасность и эксплуатационную эффективность ремонта цепной петли по сравнению с покупкой новой замены. Иногда имеет смысл починить сломанную петлю. В других случаях вы просто тратите время и рискуете получить травму, пытаясь спасти изношенный металл.
Вы можете устранить локальный разрыв, используя специальные инструменты. Замена одного поврежденного камнями резака или порванного стяжного ремня возможна, если остальная часть цепи еще достаточно долговечна. Во время любого ремонта соблюдайте правильную последовательность резания. Вы должны идеально совместить левую и правую ориентацию. Если вы замените левую фрезу правосторонней, у вас в ряду останутся две правосторонние фрезы, из-за чего пила будет криво резать.
Чтобы сделать это правильно, вам понадобится настольный прерыватель цепи и заклепочный станок. Вы выбиваете старые заклепки, вставляете новый компонент с заранее установленным стяжным ремнем и закручиваете новые заклепки. Техническое мастерство гарантирует, что новая заклепка будет иметь профессиональную куполообразную форму без заеданий. Если вы закрутите заклепку слишком сильно, соединение затвердеет, и цепь не будет изгибаться вокруг носика шины. Если вы раскрутите ее слишком слабо, цепь порвется под нагрузкой.
Определите поврежденный компонент и отметьте прилегающие стяжки.
Используйте пробойник и наковальню на прерывателе цепи, чтобы вытолкнуть старые заклепки.
Снимите поврежденную деталь и вставьте запасной компонент.
Установите новый предварительно установленный стяжной ремень и стандартный стяжной ремень на противоположной стороне.
Используйте вертушку для заклепок, чтобы свернуть головки заклепок в гладкий купол.
Проверьте сустав на гибкость; он должен двигаться свободно, без бокового наклона.
Крупные пользователи часто покупают 100-футовые катушки с цепями. Арбористы, лесорубы и специалисты лесного хозяйства плетут свои собственные петли. Этот подход обеспечивает высокую окупаемость инвестиций по сравнению с покупкой предварительно нарезанных петель. На 100-футовой катушке получается около 25 петель на 20-дюймовую штангу. Если вы проходите цепочку каждую неделю, вращение собственных петель сэкономит значительные деньги. Однако вы должны учитывать стоимость инструментов для выключателя и вращателя, а также время, необходимое для сборки петель.
Сравните заводские цепи производителей оригинального оборудования с альтернативами на вторичном рынке. Оцените качество стали и толщину хромирования резцов. В дешевых цепях послепродажного обслуживания часто используется более мягкая сталь, которая быстро тускнеет и быстро растягивается. Заводская смазка заклепок также различается в зависимости от марки. Цепи премиум-класса вводят густую смазку в заклепочные соединения во время сборки, что снижает первоначальный износ. Качественные замены цепи для бензопилы обеспечивают долговечность и безопасность. Не идите на компромисс с качеством цепи, чтобы сэкономить несколько долларов, поскольку сломанная цепь может привести к серьезной травме.
Понимание структуры и функций каждого компонента цепи бензопилы помогает повысить эффективность резки, продлить срок службы и снизить риски безопасности. Регулярный осмотр, правильное техническое обслуживание и выбор совместимых характеристик цепи необходимы для обеспечения наилучшей работы вашей бензопилы.
Zhejiang TriLink Huihuang — профессиональный производитель цепей для бензопил и направляющих шин, специализирующийся на пильных цепях, направляющих шинах, продукции для харвестеров и сопутствующих лесохозяйственных принадлежностях. Благодаря возможностям автоматизированного производства, строгому контролю качества и обширному опыту OEM-производителей компания предлагает надежные решения для резки для рынков лесного хозяйства, ландшафтного дизайна и уличного энергетического оборудования по всему миру.
Прежде чем запускать пилу, проверьте вашу текущую цепь на предмет неравномерного износа фрезы или прокола ведущего звена.
Найдите шаг и калибр, указанные на направляющей шине, чтобы обеспечить точную совместимость замены.
Прежде чем делать следующий разрез, проверьте высоту ограничителя глубины с помощью специального измерительного инструмента и плоского напильника.
Выбросьте любую цепную петлю, имеющую чрезмерный боковой изгиб или видимый износ заклепок, чтобы предотвратить защелкивание.
A: Ведущее звено — это нижняя часть цепи. Он вставляется непосредственно в паз направляющей шины. Он задействует звездочку бензопилы и передает мощность двигателя на режущую петлю. Приводные звенья также притягивают и распределяют масло по направляющим, чтобы предотвратить перегрев.
О: Изношенные заклепки вызывают чрезмерную боковую гибкость цепи. Вы заметите неспособность поддерживать правильное натяжение цепи. Петля цепи заметно удлинится, что часто называют «растяжением цепи», что на самом деле является физическим износом материала заклепки.
A: Стандартные стяжки представляют собой плоские металлические соединители с двумя пустыми отверстиями. Предварительно установленные стяжные ремни поставляются с уже постоянно установленными на одной стороне заклепками. Предустановки используются для соединения концов цепной петли во время сборки или ремонта.
A: Разница высот между ограничителем глубины и верхней пластиной фрезы определяет глубину вкуса. От этого зависит, какой толщины древесная щепа потребуется фрезе. Если калибр слишком мал, пила агрессивно вгрызается и рискует получить отдачу.
О: Да, вы можете заменить один резак. Вам понадобится настольный прерыватель цепи и заклепочный станок. Этот ремонт безопасен и эффективен только в том случае, если остальная часть цепи не сильно изношена и не удлинена.
A: Шаг — это расстояние между любыми тремя последовательными заклепками, разделенное на два. Калибр — это точная толщина хвостовика ведущего звена. Обычно вы измеряете толщину прецизионными штангенциркулями, чтобы убедиться, что она идеально соответствует канавке направляющей шины.
